高压空气芯电抗器

更新时间：2023-04-03 09:42:01 浏览：

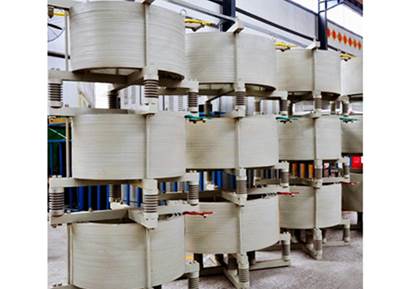

UEG美国电气生产的高压空气芯串联电抗器，配合电容器使用的阻尼电抗器以及高压滤波电抗器，这些产品采用新的设计、分析计算软件进行设计，产品设计合理，品质优异，免维护且安装容易。

★   阻尼电抗器：阻尼电抗器与电容器组串联，可以限制并联电容器组的暂态开关过渡过程及涌流，与串联电抗器相比其电抗值较低，但对电压强度的要求却较高。

★   滤波电抗器：谐波滤波器可以在基波频率时提供无功功率并滤除谐波。在所要求的谐波频率时，谐波滤波器在相与地或相与相之间阻抗极低，因此谐波电流将流入滤波器而不会流入电网中。通常每一特定谐波频率其滤波器需单独装设，对于较高频率的谐波使用宽带滤波器。阿珂法根据客户的要求规范来制造滤波电抗器及电容器。我们的谐波滤波电抗器可提供无载分接头，对所要求的频率作更精细及准确调谐。

★   并联电抗器：并联电抗器用于补偿长距离输电线路轻载时所产生的电容性无功功率。并联电抗器通常联接于主变压器的第三绕组，利用断路器来投入或切除，电抗器最高可达36KV电压等级100MVA。

★   中性点接地电抗器：中性点接地电抗器是连接于三相系统中性点与地之间，其目的是限制直接接地电网的相对地电流，或降低小电流接地低通线对地故障电流值，以利于保护设备的设定。

★   限流电抗器：限流电抗器主要是用来限制短路电流，避免过高的故障电流损坏设备，亦即使用限流电抗器后正常类型的断路器、电缆及其它电气设备可以使用，而不需要更高短路定值的设备，也就是说可以节省成本。

★   晶闸管控制电抗器：晶闸管控制电抗器，简称TCR电抗器，使用于静态无功补偿系统。TCR电抗器与并联电抗器类似，但其电流可以由晶闸管进行连续控制。三相电抗器是三角形连接，每相电抗器分成两个绕组，晶闸管串联在两个绕组之间。TCR电抗器容量可达36KV电压等级，180MVA。

技术参数

★  干式绝缘、空气自冷式、空气芯式电抗器可安装于屋内或屋外

★  单相或三相电抗器

★  铝质导体

★  铝质平头端子

★  支持绝缘子

★  电抗器含或不含无载分接头

★  额定电感值制造允许误差：滤波电抗器±3%，阻尼、串联及中性点接地电抗器-0/+20%，★  或根据相关标准或规范。

★  温度等级B级（130℃）或F级（155℃）

★  环境温度范围：-40℃/+40℃

★  冷却方式：空气自然冷却
