有源滤波器

更新时间：2023-04-07 09:16:09 浏览：

APF采用动态实时跟踪补偿方式消除电网谐波，运用瞬时谐波形成技术，对包含谐波和无功分量的非通过实时检测由非正弦波形进行矫正，类似于自适应滤波技术中的“于扰抵消器”。有源滤波器与产生谐波的负荷并联，根据测量结果产生谐波电流。

与负荷产生的谐波电流大小相等，方向相反，因此系统得到一个纯净的基波电流。有源浪波器有很快的响应速度，对变化的谐波和无功功率都能实施动态补偿，并且特性受电网阻抗参数影响较小。

与无源滤波器相比，有源滤波器具有高度可控制和快速响应特性，并且能跟踪补偿各次谐波、自动产生变化的无功功率，其特性不受系统影响，无谐波放大危险，相对体积重量较小等突出优点，因而已成为电力谐波抑制和无功补偿的重要手段。

应用

■变频调速、中频加热、冶金电解、化学电解等电力电子设备的工业领域

■电气化铁道、地下铁道、无轨电车等交通领域

■广播、邮政、通迅、对谐波干扰敏感的IT产业领域

■对电能质量要求较高的剧院、体育馆、商业大厦等领域

特性

■实时谐波补偿:消除非线性负载产生的谐波电流和消除电网侧的谐波电流，减小系统电压畸变率

■滤除的谐波次数范围广:可滤除2~50次谐波。全面的或者可选择性的滤除谐波次数

■谐波滤除率高:在额定功率下，谐波电流滤除率可高达95%

■降损节能:减少线路损耗及变压器损耗，降低设备工作温度，延长设备使用寿命设计灵活。可根据投资情况，设计有源+无源混合型，充分利用无源部件容量，降低成本，解决无源动态速度慢，易谐振等缺点

■现场可更改为动态无功补偿:快速动态补偿，可发出容性无功或感性无功，改善系统功率因数

安全性

■有源滤波器不受下列因素影响:

要补偿电流的波形形状/电流变化的动态特性/电流的相位(感性/容性)/电流的方向(发电机/负荷)/相负荷(对称/不对称)/电源电压质量/电网阻抗

■保护功能齐全，使用寿命长

使用维护

■降低安装成本，易于安装和接线

■模块化设计，易于扩展多机并联集中监控功能远程网络监控功能

■维护方便，在符合要求的工作环境下工作，非机器故障无需维护

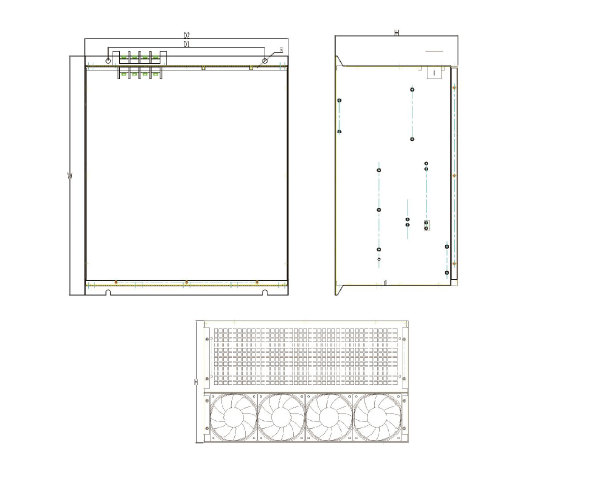

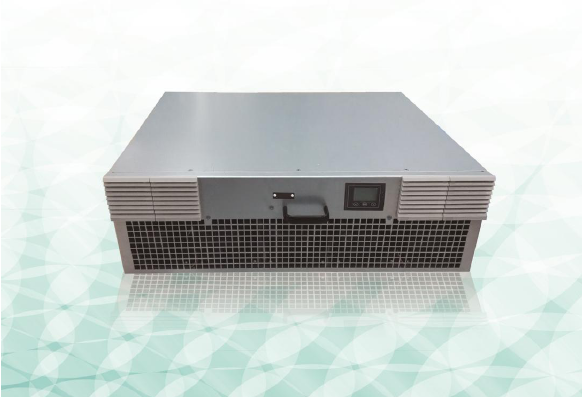

外观图
